分享Briefness的Switching power supply Circuit diagram

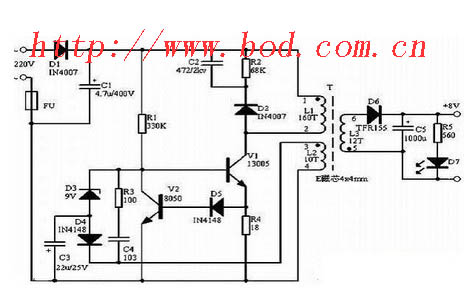

    switching power supply Circuit diagram 原理图如图所示。虽然稳压精度不高，但能满足一般要求，且电路简洁，采用常规元件，成本极低，输出允许开路和短路。

　　

　　

Circuit diagram讲解



　　市电经D1整流及C1滤波后得到约300V的直流电压加在变压器的①脚（L1的上端），一同此电压经R1给V1加上偏置后后使其轻轻导通，有电流流过L1,一同反应线圈L2的上端（变压器的③脚）构成正电压，此电压经C4、R3反应给V1,使其更导通，甚至饱满，最终随反应电流的减小，V1敏捷退出饱满并截止，如此循环构成振动，在次级线圈L3上感应出所需的输出电压。L2是反应线圈，一同也与D4、D3、C3一同组成稳压电路。当线圈L3经D6整流后在C5上的电压升高后，一同也表现为L2经D4整流后在C3负极上的电压更低，当低至约为稳压管D3（9V）的稳压值时D3导通，使V1有基极短路到地，关断V1,最终使输出电压降低。电路中R4、D5、V2组成过流维护电路。当某些缘由导致V1的作业电流大太时，R4上发生的电压互感器经D5加至V2基极，V2导通，V1基极电压降低，使V1电流减小。D3的稳压值理论为9V+0.5~0.7V,在实践应用时，若要改动输出电压，只需替换不一样稳压值的D3即可，稳压值越小，输出电压越低，反之则越高。电源线厂家 文章来源：http://www.bod.com.cn
